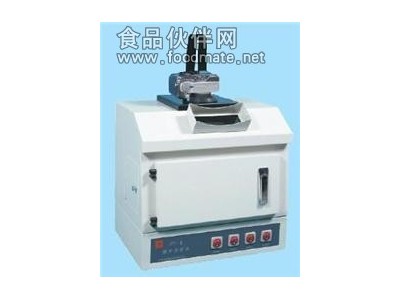

一、ZF1-Ⅱ型紫外分析仪概况
ZF1-Ⅱ型紫外分析仪（配暗箱）是上海嘉鹏公司研制成功的新一代分析仪器。
ZF1-Ⅱ型紫外分析仪具有灵敏度高、使用方便、特别采用302NM波长对样品的破坏作用更小，是紫外分析仪的更新换代产品，它可适用于DNA、RNA电泳凝胶样品的观察，可检测蛋白质，核甘酸等，ZF1-Ⅱ型紫外分析仪在工业中检查激素生物碱、维生素等能产生萤光的质量，对薄层分析，各种同功酶，纸层分析进行观察分析和摄影，并可作为PCR技术的仪器。
二、ZF1-Ⅱ型紫外分析仪仪器结构
本仪器装有一组透射紫外光源和二组反射紫外光源，分别供观察、分析和摄影用。并专门设计了一只暗箱，用户不需要暗室，即可对样品进行观察分析，暗箱上备有专门的相机安装装置，暗箱观察室上装有防紫外线玻璃，它滤去95%以上的紫外线。仪器箱体两侧设计割胶窗操窗口和观察口，方便对核酸样品进行分割。紫外透射302nm；一组白炽灯；紫外反射有二组；一组254nm；二组365nm。
三、ZF1-Ⅱ型紫外分析仪技术指标
1、电源：AC220V±10%50HZ
2、功率透射： 64W 反射24W 照明40W
3、紫外滤色片尺寸透射：200×150mm 反射200×80mm
技术指标
| 品 名 | ZF1-I多功能紫外分析仪 | ZF1-Ⅱ紫外分析仪 |
| 紫外滤光片面积 | 200×200mm | 200×150mm |
| 反射滤光片面积 | 200×80mm | |
| 透射紫外光源 | 302nm | |
| 反射紫外光源 | 254nm 365nm | |
| 紫外灯管 | 15W 1×2根 | 8W×10根 |
| 白光荧光板面积 | 210×260mm | 无 |
| 镇流器 | 带有热熔保险 | |
| 相机（选配） | 单反数码相机 1075万像素 | |
| 荧光拍摄镜（选配） | 配相机荧光拍摄镜 相机转接口 | |
| 保修期 | 一年 | |
| 重 量 | 10KG | |
| 电 源 | AC220V±10% 50HZ | |
| 选 配 | 喷墨打印机，独立插卡打印，直接编辑剪切打印实验数据照片 | |
仪器组成:
| 紫外分析仪 | 紫外暗箱 | 紫外灯 | 紫外滤光片 |
| 热熔保险镇流器 | 数码相机 | 荧光拍摄镜 | 相机转接口 |
（一）、分析观察样品
1、 连接电源线
如果是进行凝胶观察，建议选用波长302nm ，此时请将波长选择开关302nm按开，观察中强度做准备凝胶样品，用于制备观察以及切割等操作 ，以减少紫外线对DNA 的损伤，此时请将波长开关365nm或254nm打开。选择好合适的波长后，您就可以进行凝胶的观察、分析和切割等操作。
2. 将电泳好的凝胶样品或薄层、纸层样品放在仪器中央，开启电源，使样品发出的萤光清晰明亮。通常反射紫外离样品越近，则萤光越强。开机约三分钟，正是观察和拍照的时机，不可错过。
3.如需要切片，双手伸入两侧的切胶口便可进行。
4.紫外荧光板转换，直接把荧光板放在紫外灯箱上，即可实现紫外光与可见光之间切换，适用于蛋白凝胶分析。
（二）、拍摄照片
1、 安上照相立架和固定螺丝。相机只要装上滤色镜即可
2、 将相机镜头放进相机座中间圆孔内，当相机稳定后即可拍照。注意：调节相机镜头应事前准备好，才能适时抢拍。为了拍摄时稳定用快门线或自拍装置。
（三）注意：
① 放置胶片前应关掉紫外灯开关，防止紫外线泄漏灼伤人体。
② 使用前要把紫外滤光片上的保护膜撕去。
③ 观察后应及时关闭电源开关，以延长紫外灯的寿命。
④ 严禁用金属物和其它硬物直接接触紫外滤光片，以免刮花紫外滤光片。
⑤ 防止电泳液污染紫外滤光片。
⑥ 如有条件，请定期用无水乙醇清洁紫外滤光片，以防紫外滤光片发霉
